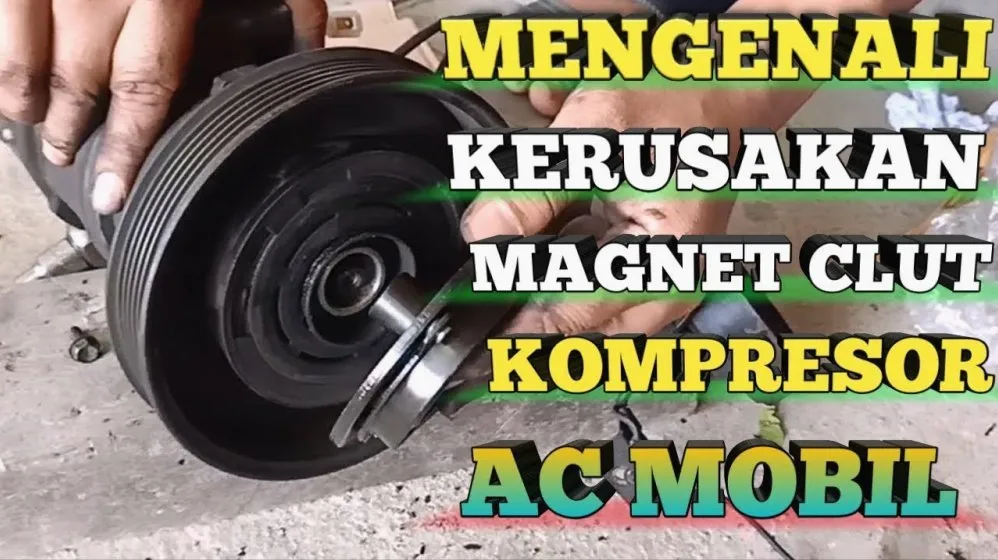

Panduan Lengkap Cara Servis Magnet Klutup AC Mobil: Langkah, Gejala, dan Perawatannya

Kenyamanan saat berkendara sangat dipengaruhi oleh performa sistem pendingin kabin atau AC mobil. Ketika sistem AC mulai mengeluarkan udara hangat secara tiba-tiba, banyak pemilik kendaraan yang menduga terjadi kebocoran freon.

Namun, dalam banyak kasus, masalah utama sering kali terletak pada komponen elektrikal mekanis yang bernama magnetic clutch atau magnet klutup. Memahami cara servis magnet klutup ac mobil dengan benar dapat membantu Anda mengatasi masalah pendingin udara tanpa harus mengganti keseluruhan unit kompresor.

Artikel ini akan mengulas secara mendalam mengenai fungsi, gejala kerusakan, hingga panduan teknis perbaikan magnet klutup AC mobil yang dapat dipraktikkan secara mandiri maupun sebagai acuan saat membawa kendaraan ke bengkel.

Apa Itu Magnet Klutup AC Mobil dan Bagaimana Cara Kerjanya?

Magnet klutup, atau yang lebih dikenal secara teknis sebagai magnetic clutch, adalah komponen puli kompresor yang berfungsi menyambungkan dan memutuskan putaran mesin ke kompresor AC. Komponen ini bekerja memanfaatkan prinsip elektromagnetik untuk mengatur kapan kompresor harus memompa bahan pendingin (refrigeran).

Secara umum, komponen ini bekerja secara otomatis berdasarkan perintah dari termostat atau sakelar kontrol AC di dalam kabin. Ketika suhu kabin membutuhkan pendinginan, arus listrik akan mengalir ke spul magnet dan menarik pelat penekan.


               │
               ▼

               │
               ▼

               │
               ▼

               │
               ▼

               │
               ▼

Komponen Utama Magnet Klutup AC Mobil

Sistem magnetik klat terdiri dari beberapa bagian vital yang saling bekerja sama secara presisi. Berikut adalah komponen utama yang membentuk rangkaian tersebut:

• Center Piece (Pelat Penekan): Komponen berbentuk piringan besi yang terhubung langsung dengan poros poros kompresor.
• Pulley (Puli): Roda pemutar yang dihubungkan oleh drive belt (tali kipas) ke poros engkol mesin.
• Spul Magnet (Stator Coil): Kumparan kawat tembaga yang menghasilkan medan magnet saat dialiri arus listrik 12 Volt.
• Bearing Pulley: Bantalan roda yang memungkinkan puli berputar bebas saat AC dalam posisi nonaktif (off).
• Shim (Ring Ganjalan): Ring tipis yang berfungsi mengatur jarak bebas (clearance gap) antara pelat penekan dan puli.

Gejala Kerusakan pada Magnet Klutup AC Mobil

Sebelum mempelajari cara servis magnet klutup ac mobil, penting untuk mengenali tanda-tanda awal kerusakannya. Kerusakan pada komponen ini sering kali memberikan sinyal visual maupun audio yang khas.

Gejala yang paling sering ditemui adalah AC mobil terasa dingin hanya pada awal perjalanan, kemudian berubah menjadi panas saat mesin mulai mencapai suhu kerja optimal atau saat lalu lintas macet.

1. AC Mobil Mati Hidup (Intermiten)

Ketika spul magnet mulai melemah daya hantarnya, medan magnet yang dihasilkan tidak mampu menahan tekanan beban kompresor saat suhu mesin panas. Hal ini menyebabkan pelat penekan terlepas dari puli secara tidak teratur.

2. Terdengar Suara Gesekan Logam Kasar

Suara decitan atau gesekan logam (squealing noise) dari kompartemen mesin biasanya menandakan bahwa bearing puli sudah aus atau celah (gap) magnet terlalu dekat.

3. Hembusan Udara AC Benar-benar Panas

Jika spul magnet putus total, tidak akan ada medan magnet yang terbentuk. Akibatnya, pelat penekan tidak akan pernah menempel pada puli, sehingga kompresor AC tidak berputar sama sekali.

Persiapan dan Peralatan Sebelum Servis

Proses perbaikan memerlukan ketelitian tinggi karena berhubungan dengan celah presisi berukuran milimeter. Mempersiapkan alat yang tepat akan mempermudah jalannya pekerjaan.

Pastikan kendaraan terparkir di tempat yang rata dan aman. Matikan mesin serta lepaskan kabel minus aki untuk mencegah terjadinya korsleting listrik selama proses bongkar pasang.

Daftar Peralatan yang Dibutuhkan

Langkah-Langkah Cara Servis Magnet Klutup AC Mobil

Prosedur perbaikan ini dapat bervariasi tergantung pada jenis dan posisi kompresor pada tiap merk mobil. Namun, prinsip dasar cara servis magnet klutup ac mobil secara umum dapat mengikuti panduan urut di bawah ini.

Jika posisi kompresor terlalu sempit, Anda mungkin perlu melepas kompresor dari ruang mesin. Namun, jika ruang mencukupi, pembongkaran bisa dilakukan langsung di dalam kompartemen mesin tanpa membuang freon.

 ➔  ➔
                                                                  │
 ◄─  ◄─

1. Melepaskan Drive Belt dan Kompresor dari Braket

Langkah pertama adalah mengendurkan tensioner untuk melepaskan drive belt yang melingkari puli AC. Pastikan Anda menandai arah putaran tali kipas jika ingin menggunakannya kembali.

Buka baut penyangga kompresor jika diperlukan untuk mendapatkan ruang kerja yang lebih leluasa. Hindari melepas selang saluran freon agar Anda tidak perlu melakukan pengisian ulang bahan pendingin.

2. Melepaskan Pelat Penekan (Center Piece)

Gunakan kunci sok untuk membuka baut poros tengah kompresor. Tahan piringan center piece menggunakan kunci penahan khusus atau treker agar poros tidak ikut berputar saat baut dikendurkan.

Setelah baut terlepas, tarik center piece secara perlahan. Perhatikan ring ganjal (shim) yang berada di dalam lubang poros; jangan sampai ring kecil ini hilang karena fungsinya sangat vital.

3. Melepaskan Pulley dan Bearing

Setelah pelat penekan terlepas, Anda akan melihat snap ring (ring pengunci) yang menahan posisi puli di rumah kompresor. Gunakan tang snap ring eksternal untuk melepas pengunci tersebut.

Tarik puli keluar dari porosnya secara perlahan. Jika puli terasa macet akibat karat, gunakan alat puller dua kaki secara seimbang untuk menyerap tekanan tanpa merusak alur belt.

       +------------------------------------+
       |   Baut Utama Poros Kompresor       |
       +------------------------------------+
                         │
                         ▼
       +------------------------------------+
       |   Center Piece (Pelat Penekan)     |
       +------------------------------------+
                         │
                         ▼
       +------------------------------------+
       |   Ring Ganjalan (Shim Clearance)   |
       +------------------------------------+
                         │
                         ▼
       +------------------------------------+
       |   Snap Ring Pengunci Pulley        |
       +------------------------------------+
                         │
                         ▼
       +------------------------------------+
       |   Pulley & Bearing Assembly        |
       +------------------------------------+
                         │
                         ▼
       +------------------------------------+
       |   Snap Ring Pengunci Spul Magnet   |
       +------------------------------------+
                         │
                         ▼
       +------------------------------------+
       |   Spul Magnet (Stator Coil)        |
       +------------------------------------+

4. Memeriksa dan Pengujian Nilai Hambatan Spul Magnet

Setelah puli terlepas, gulungan spul magnet akan terlihat. Melepaskannya memerlukan pembukaan satu snap ring tambahan yang mengunci spul pada bodi kompresor.

Gunakan Multitester pada skala Ohm ($Omega$) untuk mengukur nilai hambatan kumparan spul magnet. Sambungkan kabel tes ke pin soket spul dan bodi (ground).

• Kondisi Normal: Hambatan standar berkisar antara 3,2 Ohm hingga 4,5 Ohm pada suhu ruangan.
• Kondisi Rusak: Nilai hambatan menunjukkan angka mendekati nol (korsleting) atau tak terhingga ($infty$/putus). Jika ini terjadi, spul magnet wajib diganti baru.

5. Pembersihan Bidang Gesek dan Perbaikan Bearing

Bila komponen spul masih dalam kondisi baik, fokuskan perbaikan pada kebersihan bidang kontak. Seiring waktu, debu dan debu bekas gesekan logam akan menumpuk dan menurunkan daya cengkeram magnetik.

Gosok permukaan pelat penekan dan permukaan luar puli menggunakan ampelas halus hingga lapisan karat atau sisa gosong hilang. Pastikan kedua permukaan benar-benar rata.

Periksa pula putaran bearing pada puli. Jika terasa kocak, bersuara kasar, atau tersendat saat diputar manual, lepaskan bearing lama menggunakan mesin pres dan ganti dengan bearing baru yang sejenis.

6. Pengaturan Ulang Celah Magnet (Clearance Gap)

Langkah terpenting dalam penerapan cara servis magnet klutup ac mobil adalah mengatur ulang jarak celah antara pelat penekan dan puli. Celah ini menentukan tingkat kepresisian kerja magnetik.

Pasang kembali spul, puli, snap ring, dan pelat penekan beserta shim bawaannya. Gunakan feeler gauge untuk mengukur jarak celah di antara permukaan puli dan pelat penekan.

• Ukuran Celah Standar: Idealnya berada di rentang 0,35 mm hingga 0,60 mm.
• Jika Celah Terlalu Lebar (> 0,7 mm): Tarik pelat penekan dan kurangi jumlah shim di dalam poros. Celah terlalu lebar membuat daya magnet gagal menarik pelat saat panas.
• Jika Celah Terlalu Sempit (< 0,3 mm): Tambahkan shim tipis. Celah yang terlalu sempit dapat menyebabkan pelat terus bergesekan dengan puli meskipun AC dalam keadaan mati.

Perbandingan: Perbaikan (Servis) vs Penggantian Komponen

Keputusan untuk merawat ulang komponen lama atau menggantinya dengan unit baru tergantung pada tingkat kerusakan yang ditemukan saat pembongkaran.

Kesalahan Umum Saat Melakukan Servis Magnet Klutup

Banyak pemula maupun mekanik yang mengabaikan detail teknis kecil saat melakukan pengerjaan ini. Ketidakpatuhan pada prosedur dapat membuat perbaikan tidak bertahan lama.

Berikut adalah beberapa kekeliruan yang wajib Anda hindari:

1. Mengabaikan Pengukuran Clearance Gap

Memasang pelat penekan secara asal tanpa mengukur gap dengan feeler gauge adalah kesalahan paling fatal. Jika terlalu rapat, gesekan berlebih dapat merusak seal kompresor akibat panas tinggi.

2. Menggunakan Alat Pencongkel yang Salah

Memaksa melepaskan puli dengan cara mencongkel tepi puli menggunakan obeng minus dapat membengkokkan piringan. Puli yang tidak presisi akan membuat drive belt cepat putus dan timbul getaran berlebih.

3. Lupa Memasang Snap Ring dengan Benar

Posisi pemasangan snap ring memiliki sisi tajam dan sisi tumpul. Memasang snap ring terbalik atau tidak pas pada posisinya dapat menyebabkan puli terlepas saat mesin berputar pada RPM tinggi.

Tips Perawatan Agar Magnet Klutup AC Mobil Awet

Mencegah kerusakan tentu lebih baik daripada melakukan perbaikan mendadak di tengah jalan. Sistem elektrikal dan mekanis ini memerlukan beberapa pola penggunaan yang tepat agar usia pakainya maksimal.

Usia pakai normal dari sebuah sistem magnetic clutch berkualitas baik umumnya berkisar antara 3 hingga 5 tahun atau sekitar 60.000 km penggunaan standar harian.

• Hindari Menyalakan AC saat RPM Mesin Tinggi: Nyalakan AC saat kendaraan dalam kondisi idle atau kecepatan rendah agar tidak timbul kejutan gesekan (shock load) berlebih pada pelat penekan.
• Jaga Kebersihan Kompartemen Mesin: Bersihkan area luar puli dari cipratan oli atau cairan banjir yang dapat memicu slip serta mempercepat timbulnya karat pada bidang kontak.
• Rutin Memeriksa Tegangan Drive Belt: Tali kipas yang terlalu kencang dapat merusak bearing puli lebih cepat, sedangkan tali kipas yang terlalu kendur memicu slip mekanis.
• Segera Perbaiki Jika Terjadi Kebocoran Oli Mesin: Tetesan oli dari seal poros engkol depan yang terkena puli AC akan melumasi bidang gesek, menyebabkan pelat penekan slip dan terbakar.

Kesimpulan

Proses cara servis magnet klutup ac mobil pada dasarnya berfokus pada tiga hal utama: pemeriksaan kondisi hambatan listrik pada spul magnet, pembersihan permukaan kontak gesek dari karat, dan penyetelan celah (clearance gap) menggunakan shim.

Dengan melakukan identifikasi gejala awal seperti AC yang mati-hidup saat mesin panas serta mengikuti langkah perbaikan yang terstruktur, Anda dapat menghemat biaya perawatan kendaraan secara signifikan.

Jika setelah dilakukan servis dan penyetelan celah masalah AC mobil tidak dingin masih tetap berlanjut, sebaiknya lakukan pemeriksaan lebih mendalam pada komponen tekanan freon, relay AC, atau sistem kendali suhu elektronik kendaraan Anda di bengkel spesialis tepercaya.
