Panduan Lengkap Cara Setting Klep Mesin Mobil Carburetor untuk Performa Optimal
Mesin mobil dengan sistem bahan bakar karburator masih memiliki banyak peminat hingga saat ini. Keandalan mekanis, kemudahan perawatan, serta karakter mesin yang khas menjadi alasan utama kendaraan klasik maupun tua ini tetap bertahan di jalan raya.
Untuk menjaga kinerja mesin tetap optimal, perawatan berkala pada komponen mekanis sangat diperlukan. Salah satu prosedur perawatan mendasar yang krusial adalah penyetelan celah katup atau klep.
Pemahaman tentang cara setting klep mesin mobil carburetor yang benar akan membantu Anda menjaga efisiensi bahan bakar dan responsivitas mesin. Artikel ini akan mengulas langkah teknis, spesifikasi, serta tips penting dalam melakukan penyetelan klep secara mandiri maupun mandiri terarah.
Memahami Fungsi dan Peran Klep pada Mesin Mobil Karburator
Klep atau katup (valve) merupakan komponen mekanis yang berfungsi mengontrol masuknya campuran udara dan bahan bakar, serta keluarnya gas hasil pembakaran. Komponen ini bekerja secara terus-menerus dalam suhu dan tekanan yang tinggi.
Apa Itu Klep dan Bagaimana Cara Kerjanya?
Pada mesin empat langkah (four-stroke engine), terdapat dua jenis klep utama pada setiap silinder, yaitu klep hisap (intake valve) dan klep buang (exhaust valve). Klep hisap mengatur masuknya campuran udara dan bensin dari karburator ke dalam ruang bakar.
Klep buang bertugas membuka saluran pembuangan agar gas sisa hasil pembakaran dapat terdorong keluar menuju sistem knalpot. Pergerakan klep ini diatur oleh poros bubungan (camshaft) melalui perantara rocker arm atau pushrod pada mesin tipe OHV (Overhead Valve).
Mengapa Celah Klep Harus Diatur Secara Berkala?
Seiring berjalannya waktu dan tingginya jam kerja mesin, komponen mekanis pada rangkaian katup akan mengalami aus atau pergeseran posisi. Selain itu, paparan panas mesin menyebabkan pemuaian logam pada seluruh komponen klep.
Pengaturan celah klep (valve clearance) bertujuan untuk memberikan ruang pemuaian saat mesin mencapai suhu kerja optimal. Tanpa celah yang tepat, klep tidak dapat menutup secara sempurna atau tidak membuka cukup lebar.
Gejala Celah Klep Mobil Karburator Perlu Disetel
Perubahan celah klep, baik terlalu renggang maupun terlalu rapat, akan memberikan dampak langsung pada karakter dan kinerja mesin. Mengenali gejala awal perubahan celah katup sangat penting untuk mencegah kerusakan komponen yang lebih parah.
Berikut adalah beberapa tanda utama mesin mobil karburator Anda memerlukan penyetelan celah klep:
- Timbul Suara Berisik dari Head Silinder: Celah klep yang terlalu renggang menyebabkan benturan keras antara rocker arm dan batang klep, menghasilkan suara ketukan halus (ticking sound).
- Tenaga Mesin Terasa Pos atau Layu: Celah klep yang terlalu rapat membuat katup tidak menutup rapat, menyebabkan kebocoran kompresi dan penurunan daya mesin.
- Konsumsi Bahan Bakar Menjadi Boros: Kebocoran kompresi akibat klep terlalu rapat membuat proses pembakaran tidak efisien sehingga mesin membutuhkan lebih banyak bahan bakar.
- Mesin Sulit Dihidupkan Saat Cold Start: Celah katup yang tidak tepat mengganggu tekanan kompresi ideal yang dibutuhkan saat mesin dalam kondisi dingin.
- Stasioner atau Idling Mesin Tidak Stabil: Putaran mesin terasa kasar atau bergetar berlebihan saat posisi idle karena distribusi kompresi antar silinder tidak seimbang.
Peralatan yang Dibutuhkan untuk Setting Klep
Sebelum menerapkan cara setting klep mesin mobil carburetor, siapkan seluruh peralatan mekanis yang dibutuhkan. Penggunaan alat yang presisi sangat menentukan akurasi penyetelan celah katup.
| Nama Alat | Fungsi Utama |
|---|---|
| Feeler Gauge (Baji Celah) | Mengukur ketebalan celah antara rocker arm dan ujung batang klep dengan tingkat presisi milimeter. |
| Kunci Pas / Ring (10 mm, 12 mm, atau 14 mm) | Mengendurkan dan mengencangkan baut pengunci (lock nut) pada adjuster klep. |
| Obeng Minus (-) atau Plus (+) | Memutar baut penyetel (adjusting screw) saat menentukan kerapatan celah. |
| Kunci Sok Pulley Engkol (Crankshaft) | Memutar poros engkol untuk menentukan posisi Top Kompresi pada silinder. |
| Paking Tutup Klep Baru (Opsional) | Mengganti paking lama jika sudah keras atau bocor guna mencegah rembesan oli. |
Panduan Langkah demi Langkah Cara Setting Klep Mesin Mobil Carburetor
Prosedur penyetelan klep memerlukan ketelitian dan kesabaran. Pastikan mobil terparkir di tempat yang rata, rem tangan terpasang kuat, dan kunci kontak dalam posisi OFF.
Langkah 1: Persiapan dan Keselamatan Kerja
Pastikan mesin kendaraan berada dalam kondisi yang diinginkan, baik kondisi dingin maupun hangat sesuai spesifikasi pabrikan. Kondisi mesin dingin umumnya lebih direkomendasikan untuk pemula guna menghindari risiko luka bakar.
Lepaskan kabel negatif baterai (aki) untuk mencegah korsleting listrik secara tidak sengaja. Bersihkan area sekitar valve cover dari debu dan kotoran agar tidak masuk ke dalam ruang mesin.
Langkah 2: Membuka Tutup Kepala Silinder (Valve Cover)
Lepaskan filter udara (air cleaner) yang terhubung di atas karburator untuk mempermudah akses kerja. Lepaskan selang pembuangan gas kartel (PCV hose) yang menempel pada tutup klep.
Buka baut pengikat tutup kepala silinder secara perlahan dan silang agar tutup tidak melengkung. Angkat tutup kepala silinder secara hati-hati, lalu bersihkan sisa oli yang menggenang di sekitar rocker arm.
Langkah 3: Menentukan Posisi Top Kompresi (Top 1 dan Top 4)
Untuk melakukan penyetelan, piston pada silinder yang dituju harus berada pada posisi Titik Mati Atas (TMA) langkah kompresi. Pada mesin 4 silinder sebaris dengan firing order 1-3-4-2, penyetelan dilakukan dalam dua tahap utama (Top 1 dan Top 4).
- Putar pulley poros engkol searah putaran mesin menggunakan kunci sok hingga tanda garis angka "0" pada pulley sejajar dengan tanda pada blok mesin.
- Periksa rocker arm pada silinder nomor 1 dan nomor 4 dengan cara digoyangkan.
- Jika rocker arm silinder 1 bebas (mempunyai celah), berarti mesin berada pada Top 1 Kompresi.
- Jika rocker arm silinder 4 yang bebas, berarti mesin berada pada Top 4 Kompresi.
Langkah 4: Melakukan Pengukuran dan Penyetelan Celah Klep
Setelah menemukan posisi Top 1, Anda dapat menyetel setengah dari total jumlah klep pada mesin. Pelajari urutan klep hisap (IN) dan klep buang (EX) berdasarkan jalur manifold intake dan exhaust.
Posisi Top 1 Kompresi:
- Silinder 1: Klep IN dan Klep EX
- Silinder 2: Klep IN
- Silinder 3: Klep EX
Posisi Top 4 Kompresi:
- Silinder 2: Klep EX
- Silinder 3: Klep IN
- Silinder 4: Klep IN dan Klep EXLangkah penyetelan fisik dilakukan sebagai berikut:

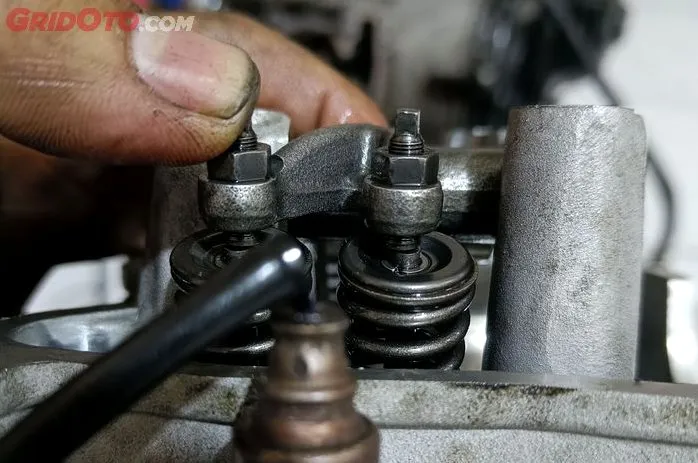

- Kendurkan baut pengunci (lock nut) pada rocker arm menggunakan kunci ring.
- Sisipkan lembaran feeler gauge dengan ukuran spesifikasi pabrikan ke dalam celah antara ujung batang klep dan rocker arm.
- Putar baut penyetel (adjusting screw) menggunakan obeng hingga feeler gauge terasa tersepit dengan pas.
- Sensasi ideal saat menarik feeler gauge adalah terasa ada hambatan ringan (serat), tetapi tidak sampai melipat atau menyangkut keras.
- Tahan baut penyetel dengan obeng agar tidak berputar, lalu kencangkan kembali baut pengunci dengan kunci ring.
- Ulangi pengecekan celah dengan feeler gauge untuk memastikan nilai celah tidak berubah setelah baut pengunci dikencangkan.
Setelah semua klep pada posisi Top 1 selesai disetel, putar kembali poros engkol sebesar 360 derajat hingga tanda titik "0" sejajar kembali. Lakukan penyetelan untuk sisa klep pada posisi Top 4 Kompresi.
Langkah 5: Pemasangan Kembali dan Pengujian
Ganti paking tutup klep (valve cover gasket) jika paking lama sudah mengeras atau mengalami kerusakan. Pasang kembali tutup kepala silinder dan kencangkan baut pengikatnya secara merata menggunakan pola menyilang.
Pasang kembali selang PCV, rumah filter udara, dan kabel negatif baterai. Nyalakan mesin mobil, lalu dengarkan karakter suara yang dihasilkan serta perhatikan kestabilan putaran idle.
Standar Ukuran Celah Klep Mobil Karburator Populer
Setiap produsen kendaraan menetapkan ukuran celah katup yang berbeda-beda tergantung desain mesin dan material yang digunakan. Menggunakan ukuran celah sesuai petunjuk teknis pabrikan sangat penting untuk hasil optimal.
Berikut adalah acuan standar ukuran celah klep pada beberapa jenis mobil karburator populer di Indonesia:
| Tipe Mobil / Mesin | Celah Klep IN (Dingin) | Celah Klep EX (Dingin) | Celah Klep IN (Hangat) | Celah Klep EX (Hangat) |
|---|---|---|---|---|
| Toyota K-Series (3K / 4K / 5K) | 0.20 mm | 0.30 mm | 0.20 mm | 0.30 mm |
| Suzuki Carry / Jimny (F10A) | 0.15 mm | 0.15 mm | 0.15 mm | 0.15 mm |
| Daihatsu Zebra / Espass (1.3L) | 0.20 mm | 0.25 mm | 0.20 mm | 0.25 mm |
| Mitsubishi Colt T120SS (Karburator) | 0.15 mm | 0.25 mm | 0.20 mm | 0.30 mm |
Catatan: Selalu konsultasikan buku manual servis resmi kendaraan Anda untuk mendapatkan angka presisi spesifik.
Perbandingan Setting Klep Kondisi Mesin Dingin vs Mesin Hangat
Penyetelan celah katup dapat dilakukan dalam kondisi mesin dingin (cold) maupun hangat (hot/warm). Kedua metode memiliki karakteristik teknis serta kelebihan masing-masing.
Penyetelan Kondisi Mesin Dingin
Penyetelan saat mesin dingin dilakukan ketika kendaraan telah didiamkan selama beberapa jam hingga suhu komponen menyamai suhu ruangan.
- Keuntungan: Lebih aman bagi mekanik dari risiko panas, ukuran komponen stabil, dan tidak terburu-buru oleh penurunan suhu mesin.
- Kekurangan: Perlu memperhitungkan angka muai thermal jika spesifikasi standar pabrikan menggunakan basis suhu kerja.
Penyetelan Kondisi Mesin Hangat
Penyetelan kondisi hangat dilakukan setelah mesin dihidupkan hingga mencapai suhu operasional normal (kipas radiator menyala).
- Keuntungan: Mencerminkan kondisi celah katup yang sebenarnya saat mobil beroperasi di jalan raya.
- Kekurangan: Risiko luka bakar akibat komponen panas, dan suhu mesin yang terus menurun dapat membuat pengukuran kurang konsisten antar silinder.
Kesalahan Umum Saat Melakukan Setting Klep Mobil Karburator
Meskipun terlihat sederhana, menerapkan cara setting klep mesin mobil carburetor membutuhkan kecermatan tinggi. Beberapa kesalahan fatal sering kali dilakukan oleh pemula maupun teknisi tanpa standar operasional yang benar.
1. Menarik Feeler Gauge Terlalu Keras atau Terlalu Longgar
Sensasi gesekan (feeling) saat menarik lembaran feeler gauge sangat menentukan keakuratan. Jika feeler gauge ditarik hingga melengkung, berarti celah terlalu rapat. Sebaliknya, jika feeler gauge bergerak bebas tanpa hambatan, celah masih terlalu renggang.
2. Memutar Poros Engkol pada Arah yang Salah
Poros engkol harus selalu diputar searah dengan putaran normal mesin. Memutar poros engkol ke arah berlawanan dapat mengganggu ketegangan rantai atau sabuk timming (timing belt/chain), sehingga penentuan posisi Top Kompresi menjadi tidak akurat.
3. Menyetel Klep pada Langkah Buka (Bukan Top Kompresi)
Penyetelan yang dilakukan saat camshaft sedang menekan rocker arm akan mengakibatkan celah katup menjadi jauh lebih renggang dari standar. Akibatnya, mesin akan terdengar sangat berisik saat dihidupkan.
4. Mengencangkan Baut Pengunci Tanpa Menahan Baut Penyetel
Saat mengencangkan baut pengunci (lock nut), baut penyetel di bagian tengah sering kali ikut berputar. Hal ini mengubah nilai celah yang sebelumnya sudah pas. Selalu tahan obeng penahan secara stabil saat mengencangkan kunci ring.
Dampak Penyetelan Celah Klep yang Kurang Tepat
Ketidakakuratan dalam proses penyetelan klep dapat memberikan dampak negatif jangka pendek maupun jangka panjang pada komponen internal mesin.
Celah Klep Terlalu Rapat (< Standard)
├── Kebocoran Kompresi
├── Mesin Cepat Panas (Overheating)
└── Katup Terbakar (Valve Burning)
Celah Klep Terlalu Renggang (> Standard)
├── Suara Berisik di Head Silinder
├── Konsumsi BBM Boros
└── Keausan Dini pada Rocker Arm dan Stem KlepRisiko Celah Klep Terlalu Rapat
Jika celah terlalu rapat, katup tidak akan menempel sempurna pada dudukannya (valve seat) saat posisi menutup. Padahal, pembuangan panas dari daun katup menuju kepala silinder terjadi saat daun katup menyentuh dudukannya.
Kondisi ini menyebabkan suhu daun katup meningkat drastis hingga berisiko bengkok atau terbakar (valve burning).
Risiko Celah Klep Terlalu Renggang
Celah yang terlalu lebar menyebabkan rocker arm menumbuk ujung batang klep dengan gaya pukulan keras. Selain menimbulkan suara ketukan yang mengganggu, ketukan berulang ini akan mengikis ujung batang klep dan permukaan camshaft secara cepat.
Keuntungan Melakukan Penyetelan Klep Secara Berkala
Melakukan perawatan dan penyetelan klep sesuai jadwal servis berkala memberikan berbagai keuntungan bagi pemilik kendaraan karburator:
- Respons Gas Menjadi Lebih Cepat: Pembakaran yang sempurna menghasilkan lontaran tenaga yang instan saat pedal gas diinjak.
- Efisiensi Bahan Bakar Meningkat: Kompresi ruang bakar yang padat memastikan seluruh campuran udara dan bensin terbakar secara optimal.
- Usia Komponen Mesin Lebih Panjang: Mengurangi gesekan dan benturan berlebih pada komponen valvetrain, seperti camshaft, pushrod, dan rocker arm.
- Emisi Gas Buang Lebih Rendah: Pembakaran efisien mengurangi kadar sisa hidrokarbon (HC) dan karbon monoksida (CO) yang terbuang ke udara.
Kesimpulan
Menguasai cara setting klep mesin mobil carburetor merupakan keahlian dasar yang sangat berguna bagi pemilik maupun penggemar mobil klasik. Penyetelan celah katup yang presisi mengembalikan performa standar mesin, menjaga efisiensi bahan bakar, serta mencegah kerusakan serius pada komponen ruang bakar.
Kunci utama keberhasilan prosedur ini terletak pada pemahaman posisi Top Kompresi yang tepat, penggunaan alat ukur feeler gauge secara benar, serta kesabaran dalam menyetel baut adjuster. Lakukan penyetelan klep secara rutin setiap 10.000 hingga 20.000 kilometer untuk menjaga mobil karburator Anda tetap responsif dan halus saat dikendarai.
